ออโตเดรน Trap Zero Air Loss (Trap Drain)

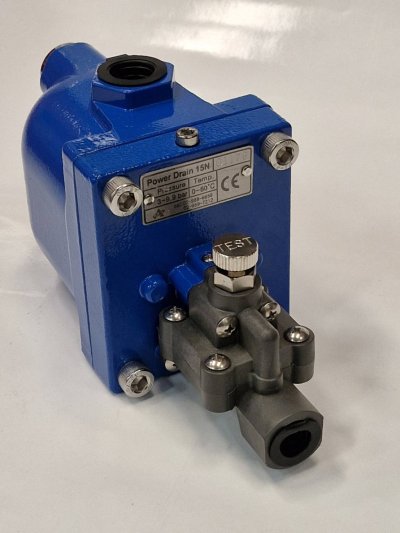

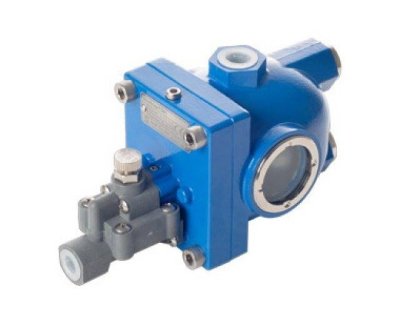

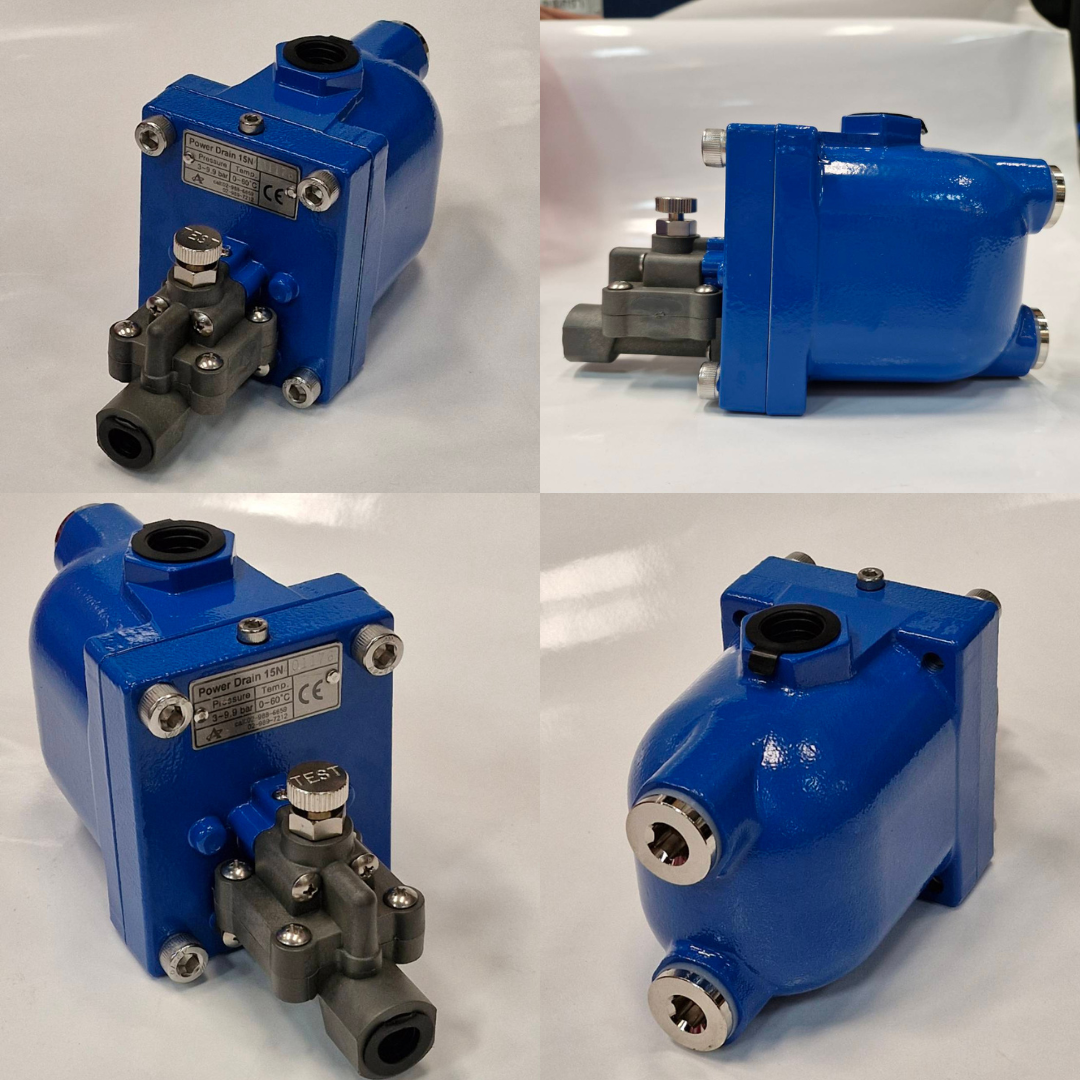

Auto Drain Trap Zero Air Loss "Power Drain"

ประเภท : ออโตเดรน Trap (Trap Drain)

แหล่งพลังงาน : ไม่ใช้ไฟฟ้า

ท่อทางเข้า Condensate (Port Inlet) : 1/2" PF(BSP)

ท่อระบาย Condensate (Port Outlet) : 3/8" PF(BSP)

แรงดันสูงสุดที่รับได้ : 9.9 kg/cm²

อุณหภูมิสูงสุดที่รับได้ : 60°C

Condensate : ได้ทั้งการระบายที่ปราศจากน้ำมันและปนเปื้อนน้ำมัน

เหมาะกับ : Air Compressor , Air Dryer , ถังลม , Filter

หลักการทำงาน :

คอนเดนเสทไหลผ่านท่อทางเข้า รวมตัวกันใน Housing เมื่อถึงระดับที่กำหนด ลูกลอย (Float) จะยกขึ้น เปิดวาล์วเข็ม (Needle Valve) ลดความดันที่กดทับอยู่บนดะไอเฟรมออก ไดอะเฟรมจะยกตัวขึ้น เปิดทางระบายคอนเดนเสทหรือเปิดทางระบายของเหลวออก เมื่อคอนเดนเสทใน Housing ลดลง ลูกลอย (Float) จะลดลงด้วย ทำให้วาล์วเข็ม (Needle Valve) ถูกปิด เกิดแรงกดทับไดอะเฟรม ปิดทางระบายคอนเดนเสท

อัตราการสูญเสียลมอัดต่ำ :

ท่อระบายคอนเดนเสทจะเปิดเฉพาะตอนที่มีคอนเดนเสทสะสมตามกำหนดเท่านั้น ทำให้ไม่สูญเสียลมอัด
