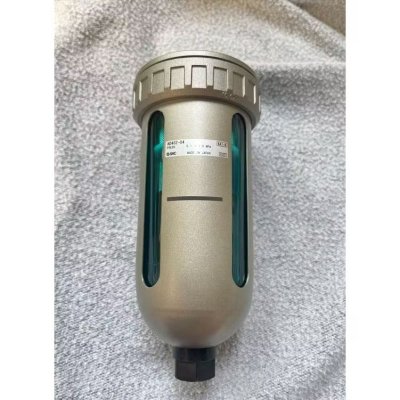

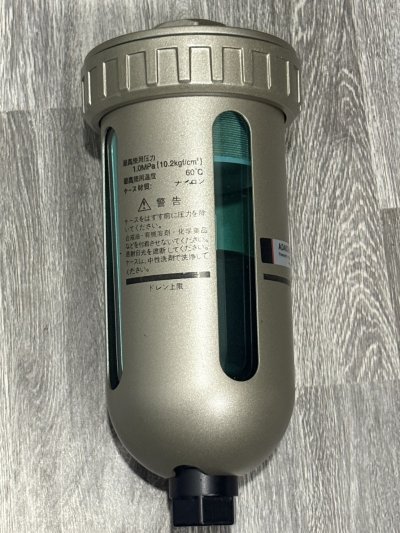

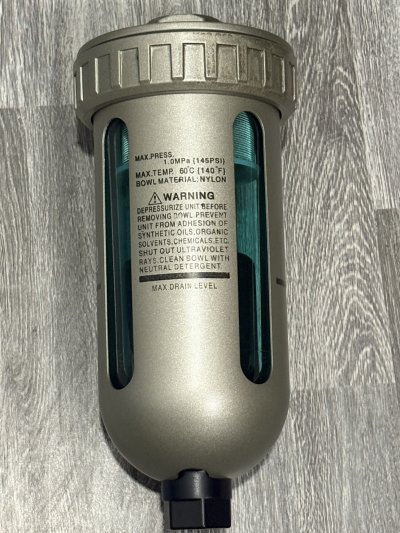

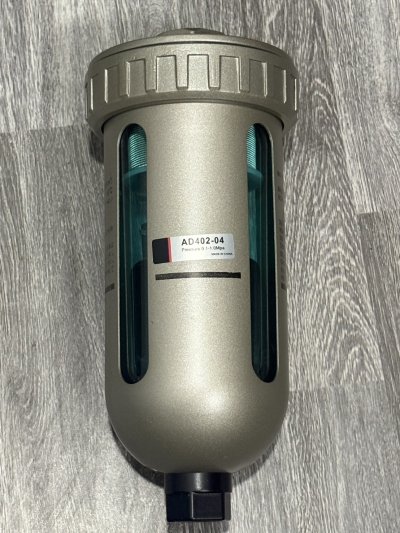

Auto Drain Valve : AD402-04

ประเภท : ออโตเดรนลูกลอย

พลังงาน : ไม่ใช้ไฟฟ้า

ท่อทางเข้า Condensate : 1/2"

ท่อระบาย Condensate : 3/8"

แรงดันสูงสุดที่รับได้ : 1.0 MPa

อุณหภูมิสูงสุดที่รับได้ : 60 °C

Condensate : ได้ทั้งคอนเดนเสทที่ปราศจากน้ำมัน และคอนเดนเสทปนเปื้อนน้ำมัน

เหมาะกับ : Air Compressor , Air Dryer , ถังลม , Filter

 หลักการทำงาน :

         เมื่อน้ำหรือคอนเดนเสทอื่น (Condensate) ถึงระดับที่กำหนด ลูกลอย (Float) จะลอยตัวขึ้นเปิดรูท่อรับแรงดันอากาศตรงแกนกลาง เพื่อให้อากาศเข้ามา บวกกับแรงดันสปริง จะดันลูกสูบตรงแกนกลางลง เปิดรูระบายคอนเดนเสทออก เมื่อคอนเดนเสทใน Housing ลดลง ลูกลอย (Float) จะลดระดับลงตามไปด้วย ทำให้ปิดรูท่อรับแรงดันอากาศตรงแกนกลาง เมื่ออากาศในท่อรับแรงดัน มีแรงดันอากาศน้อยลง ทำให้ลูกสูบขยายตัวขึ้นดันสปริงกลับขึ้นไป รูระบายคอนเดนเสทจะขยับขึ้น ทางออกของคอนเดนเสทใน Housing จะถูกยกขึ้นปิดกั้นไว้ รอระดับคอนเดนเสทสูง และกลับเข้าสู่กระบวนการระบายต่อไป

          Auto Drain ทำหน้าที่ระบายน้ำจากการ condensate
